555定時器是一種極為經典且廣泛應用的集成電路，自1971年由Signetics公司推出以來，憑借其結構簡單、工作穩定、成本低廉等優點，在各種定時、延時、脈沖產生和振蕩電路中得到了廣泛應用。本文將詳細介紹555定時器的內部結構、工作原理以及基于該芯片的定時器電路設計方法。
一、555定時器的內部結構與工作原理
555定時器內部包含一個由三個5kΩ電阻組成的分壓網絡（這也是其名稱的由來）、兩個電壓比較器、一個RS觸發器、一個放電晶體管和一個輸出緩沖器。
- 內部結構組成：
- 三個5kΩ電阻構成的分壓器，為兩個比較器提供參考電壓
- 上比較器（閾值比較器）反相端接2/3VCC，同相端接閾值輸入端（TH）
- 下比較器（觸發比較器）同相端接1/3VCC，反相端接觸發輸入端（TR）
- RS觸發器，其狀態由兩個比較器的輸出決定
- 放電晶體管，當觸發器輸出為低電平時導通
- 輸出緩沖器，提供較大的輸出電流能力
2. 工作模式：
555定時器主要有三種工作模式：單穩態模式、無穩態模式（多諧振蕩器）和雙穩態模式。其中，單穩態模式最常用于定時器應用。
二、基于555芯片的單穩態定時器電路設計
單穩態模式下，電路在觸發信號作用下產生一個固定寬度的輸出脈沖，常用于延時、定時等場合。
- 基本電路連接：
- 電源VCC接引腳8，地接引腳1
- 觸發信號接引腳2（低電平有效）
- 閾值輸入端（引腳6）與放電端（引腳7）連接在一起
- 在引腳6和7與VCC之間接入定時電阻R
- 在引腳6和7與地之間接入定時電容C
- 控制電壓端（引腳5）通常通過一個小電容（0.01μF）接地
- 輸出端為引腳3
2. 定時時間計算：
輸出脈沖寬度（定時時間）T ≈ 1.1 × R × C
其中R為定時電阻（Ω），C為定時電容（F）
- 設計要點：
- 定時電阻R的取值范圍通常在1kΩ到幾MΩ之間
- 定時電容C的取值范圍從幾百pF到幾千μF
- 最大定時時間受限于電容的漏電流和電阻的精度
- 觸發脈沖寬度應小于輸出脈沖寬度
三、典型應用電路實例

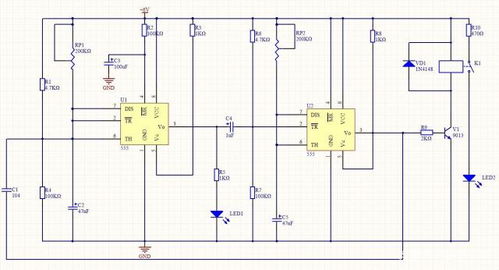

以延時5秒的定時器為例：
若要求定時時間T=5秒，選擇C=100μF，則：
R = T / (1.1 × C) = 5 / (1.1 × 100×10^-6) ≈ 45.5kΩ
可選擇標準值47kΩ的電阻
電路連接：
- 47kΩ電阻連接在VCC與引腳7之間
- 100μF電容連接在引腳6、7與地之間
- 引腳2通過一個按鈕開關連接到地（提供觸發信號）
- 引腳3輸出可驅動LED或繼電器
四、集成電路設計考量
在實際集成電路設計中，555定時器的設計需要考慮以下因素：
- 電源電壓范圍：通常為4.5V到16V
- 輸出電流能力：最大可達200mA
- 溫度穩定性：內部基準電壓具有較好的溫度穩定性
- 功耗：靜態電流通常為幾個mA
- 封裝形式：DIP-8、SOIC-8等多種封裝可選
五、改進與擴展
為提高定時精度和擴展功能，可以：
- 使用精度更高的電阻和電容
- 添加穩壓電路提高電源穩定性
- 結合其他邏輯電路實現復雜的定時控制
- 使用多個555定時器級聯實現更長定時時間
555定時器作為一種經典的集成電路，其定時器電路設計簡單實用，通過合理選擇外圍元件參數，可以實現從微秒到數十分鐘的精確定時。理解其內部結構和工作原理，有助于設計出更加穩定可靠的定時電路，滿足不同應用場景的需求。
